IMAGIC IMS – AUFNAHME BIS BERICHT
ALLES MIT NUR EINER SOFTWARE
Kunden nutzen unser Image Management System - kurz „IMS“ – meist für den gesamten Arbeitsablauf ihrer optischen Inspektion, von Bildakquisition, Verwaltung, Messen & Beschriften, Analyse bis hin zu Dokumentation.
Der modulare Aufbau von IMS ermöglicht es, individuelle Lösungen auf jegliche Kundenanforderungen maßzuschneidern, von der Einzelplatzlösung mit minimaler Ausstattung bis hin zur standortübergreifenden Netzwerk-Gesamtlösung mit verteilten Aufnahme- und Berichtstationen.
Erfahren Sie mehr über das breite Spektrum an IMS-Modulen in den Funktionalitätsgruppen Bildakquisition, Bildverwaltung, Bearbeitung/Messen & Beschriften, Bildanalyse sowie Dokumentation.
Bildakquisition
Eine Nutzeroberfläche
für allE Ihre Bildquellen & -Formate
Mit nur einer Nutzeroberfläche unterstützen wir sämtliche Bildquellen in Ihrem Labor und lesen benötigte Bildformate für Sie aus.

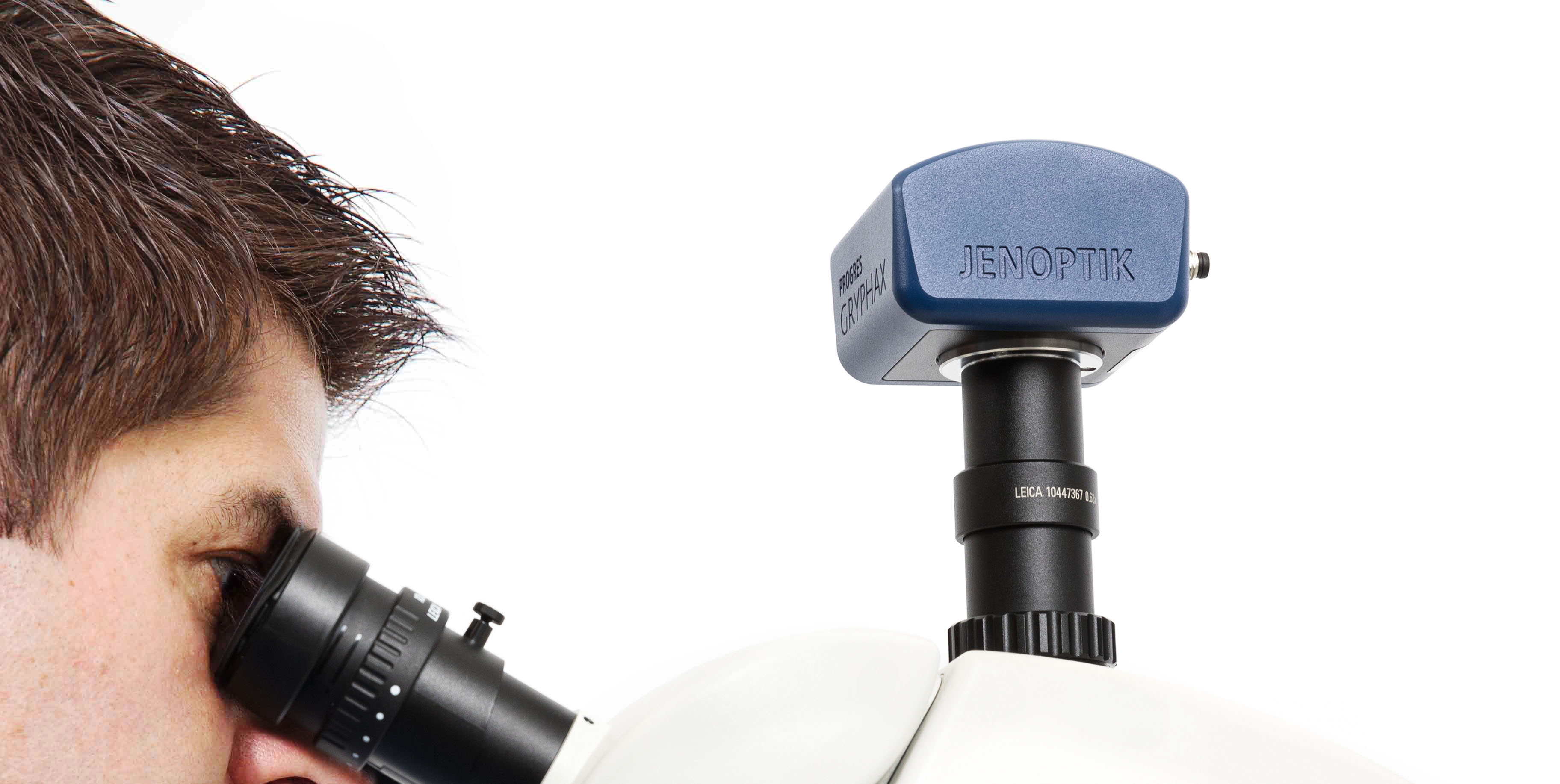

Eine Nutzeroberfläche zur Steuerung des kompletten Labors: Von Canon EOS-Modellen bis hin zu diversen Mikroskopen und Mikroskopkameras; direkt angesteuert mit vollautomatischem Auslesen relevanter Metadaten inklusive Kalibration.
Als hardwarehersteller-unabhängiger Systemintegrator legen wir großen Wert drauf, möglichst alle Kameras sowie kodierte/motorisierte Mikroskope unserer Kunden in unser IMS einzubinden.
IMS liest die Metadaten von über 180 Bildformaten aus. Selbst die relevanten Metadaten von proprietären Formaten diverser Digitalmikroskope, wie z.B. von Keyence und der Olympus DSX-Serie sowie Formaten von vielen Elektronenmikroskopen sind kein Problem. Nennen Sie Ihrem Imagic-Ansprechpartner die auszulesenden Bilderformate, wir haben bestimmt eine Lösung für Sie.
anspruchsvolle proben
OPTIMAL visualisiert
Ist die Probe nicht plan, weist sie Reflexionen auf oder genügt der Bildausschnitt nicht, um die ganze „Region of Interest“ abzubilden? Mit den Aufnahme-Werkzeugen von IMS holen Sie selbst bei schwierigsten Verhältnissen das Beste aus Ihrer Probe heraus.
IMS Modul Multifokus zur Kompensation mangelnder Schärfentiefe
Durch Aufnahme und automatische Verrechnung mehrerer Bilder unterschiedlicher Fokusebenen eines Probenausschnitts gelingt auch bei hohen Vergrößerungen ein Bild mit hoher Schärfentiefe.
Gewebestruktur aus Aluminiumverbindung
IMS Modul High Dynamic Range „HDR“ zum Ausgleich verschiedener Belichtungsanforderungen
Die Aufnahme und automatische Verrechnung mehrerer Bilder unterschiedlicher Belichtungszeiten eines Probenausschnitts ermöglicht Ihnen auch bei schwierig auszuleuchtenden Proben mit hohem Kontrast ein optimal belichtetes Bild.
Abbildung:
Verbundwerkstoff mit metallischer und mineralischer Phase
IMS Modul Panorama-Scan zur hochaufgelösten Abbildung großer Proben mit Flächen-Scan-Funktion
Mit der optimalen Anzahl von Teilbildern und der automatischen Montage gelingt Ihnen auch bei großen Proben ein repräsentatives Übersichtsbild in gewünschter Auflösung.
Abbildung:
Bauteil aus Aluminiumguss mit Poren
IMS Modul 3D-Topo zur Visualisierung von nicht-planen Proben
Die Aufnahme eines Bildstapels über mehrere Fokusebenen einer Probe mit automatischer topologischer Höhenberechnung ermöglicht eine repräsentative Illustration durch eine dreidimensionale Darstellung.
Abbildung:
Beschichteter Bohrer
Kombination von IMS Aufnahme-Modulen
Die einzelnen Aufnahmemodule können beliebig kombiniert und in einem Durchlauf ausgeführt werden, z.B. als HDR / Multifokus-Kombination.
Abbildung:
Beschichtete Bohrerspitze
Die Aufnahmemodule sind als manuelle oder automatische Lösung erhältlich.
Bildverwaltung
relevante informationen
schnell gefunden
Ein Bildmanagement-System verwaltet oft Hundertausende von Datenbeständen. Um trotz Datenmenge den Blick auf das jetzt Wesentliche zu behalten und immer schnell das Gewünschte zu finden, spielen optimierte Übersichtlichkeit sowie effiziente Filterung der Daten eine zentrale Rolle.
Der IMS Client mit dem Bildmanager bildet zusammen mit dem IMS Server das Herzstück der IMS Bilddatenbank. Neben der Verwaltung des gesamten Bildmaterials mit Metadaten können beliebige zusätzliche Dokumente wie Word®, Excel®, PPT®, PDF auftragsbezogen abgelegt werden.
Zusätzlich zu den Standard-Filterfunktionen für die einzelnen Metadatenfelder verfügt der IMS Client über ein optionales Quick Search-Modul.
Quick Search bedeutet Internet-ähnliches, sekundenschnelles Identifizieren und Anzeigen der gewünschten Information im gesamten Bestand Hunderttausender hierarchischer Datensätze. Suchen Sie einfach nach vertrauten Begriffen, Wortteilen, mit Kombinationskriterien und Platzhaltern.
zugriff und austausch
wer, wann, wie: das bestimmen sie
Für den individuell an Kundenanforderungen adaptierbaren Datenaustausch mit Drittsystemen, wie zum Beispiel Labor- oder Auftrags-Management-Systeme (LIMS), bietet IMS sowohl eine XML-basierte als auch eine Web-basierte REST-Schnittstelle an.
Die flexible Gruppen- und Benutzerverwaltung kann direkt im IMS Server vorgenommen oder optional mit dem LDAP-System des Kunden synchronisiert werden.
Der IMS Client Arbeitsplatz erlaubt eine gruppen- und benutzerspezifische Zuordnung von Zugriffsrechten auf Daten und Funktionen.
Bearbeiten, Messen und Beschriften
resultate im bild festhalten
Alle werkzeuge ohne anwendungswechsel verfügbar
Auch bei bester Aufnahmetechnik kann eine Nachbearbeitung oft eine bedeutende Optimierung des Resultatbildes ermöglichen. Ob Tiefenschärfe anpassen, Kontrast verbessern, Farben verstärken, oder einfach drehen und schneiden, Ihnen steht mit dem Modul IMS Bildbearbeitung eine Großzahl an Werkzeugen einer modernen Bildbearbeitung zur Verfügung.
Für ein effizientes Dokumentieren von Untersuchungen stellt das IMS-Modul Messen & Beschriften alle Grundbeschriftungs- und Messfunktionen wie Distanz-, Flächen-, Kreis-, Winkelmessungen und Objektzähler zur Verfügung. Zusätzlich sind folgende Spezialfunktionen möglich:
- Live-Messungen: Einzel- oder Serienmessungen direkt auf dem Livebild, mit der direkten Möglichkeit der Übertragung der Messresultate nach Excel
- Spezial-Messungen: Geführte Messabläufe für Messaufgaben wie Schweißnaht und Härteeindruck
- Automatisierte Messabläufe: Benutzerdefinierte Messabläufe mit Schritt-für-Schritt-Benutzerführung
Alle Mess- und Beschriftungsinformationen können wahlweise als „Overlay“ gespeichert oder ins Bild eingebrannt werden.
Bildanalyse
automatisierte Bildanalyse
mit wenigen klicks zum resultat
Intuitiv und schnell, in nur 2 Klicks von der Bildauswahl zum fertigen Analysebericht. Sie können aber jederzeit in den Prozess eingreifen, Einstellungen ändern sowie Analysevorlagen zur Wiederverwendung abspeichern.
Begleitend zu den IMS-internen Analysemodulen für Standardaufgaben arbeiten wir für Spezialanalysen mit langjährigen Partnern zusammen.
Haben Sie Spezialanfragen bezüglich der Analyse bestimmter Materialien? Kontaktieren Sie einfach Ihren Imagic-Ansprechpartner.
Ausgewählte Analysemodule sind:
In materialografischen Schliffbildern bestimmen sie mit Hilfe von interaktiv wählbaren Schwellwertbereichen die unterschiedlichen Phasenanteile.
Abbildung:
Metallische Phasen im Hellfeld
mit geringer Porosität.
Messen und Klassifizieren der Eigenschaften von Partikeln sowie der Porosität in Gussbauteilen oder Schweißnähten nach VDG-Empfehlung P201E/P202.
Abbildung:
Poren im Aluminiumguss
Korngrößenbestimmung nach DIN EN ISO 643 und ASTM-E112.
Abbildung:
Aluminiumdruckguss elektrolytisch
geätzt im polarischen Licht.
Mit dem Modul Schichtdicke reduzieren Sie Ihre Analysezeiten für das Ausmessen von linearen und runden Schichten wie Härtungen, Lackierungen und Beschichtungen auf wenige Sekunden.
Abbildung:
Zellaufbau Lithium-Ionen-Akkumulator
Analyse der Mikrostruktur von Graphit in Gusseisen nach der Norm EN ISO 945.
Neben den Kennwerten Graphitgröße (Lamellenlänge), Graphitform und Graphitanordnung werden auch die heute üblichen Parameter Graphitanteil, Nodularitätskennzahl, Graphitpartikel absolut und pro Flächenanteil sowie das Ferrit/Perlit-Verhältnis automatisch berechnet.
Abbildung:
GJS-Probe mit Formabweichung
Dokumentation
untersuchungsergebnis
passend präsentiert
Prüfbericht in Word®, Präsentation in PowerPoint® oder web-basierte Download-Möglichkeit für Nutzer ohne IMS:
Mit benutzerdefinierten Vorlagen oder direkt in der Anwendung, mit dem IMS Word®- und PowerPoint®-Modul arbeiten Sie wie gewohnt in ihrer Microsoft Office®-Umgebung. Den Unterschied macht unser zertifiziertes Add-In mit vielen Extra-Funktionen, welche Ihnen das Erstellen von Prüfberichten sowie Präsentationen bedeutend erleichtert und viel Zeit spart.
Dank einer permanenten Verbindung zwischen Word®/PowerPoint® und der IMS-Datenbank können in Berichten und Präsentationen eingefügte Bilder mit Messungen und Beschriftungen bei Änderungen in Sekundenschnelle aktualisiert werden.
Mit dem IMS-Modul Publisher ermöglichen sie Ihren Kollegen oder Lieferanten den einfachen, schnellen und sicheren Web-basierten Zugang zu ausgewählten Bildern und Metadaten, ohne dass diese einen IMS- Zugang benötigen.
